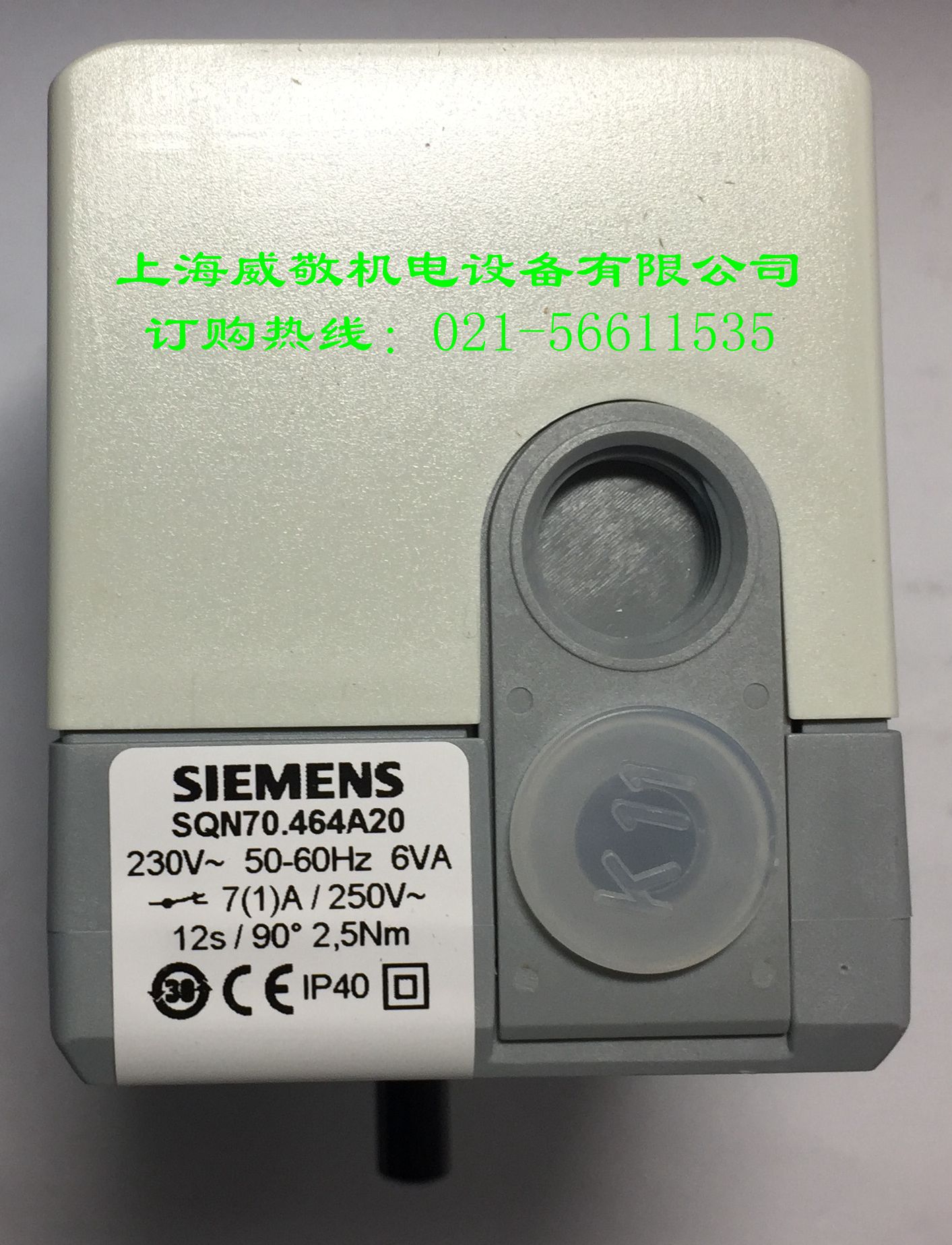

SQN70.454A20 SQN70.464A20 SQN70.664A20 西门子SIEMENS伺服马达

  • SQN70.464A20

    SQN70.664A20

    SQN70 / SQN71...系列风门执行器

    品牌：SIEMENS（西门子）

    产地：德国

     产品介绍
    电子式风门执行器SQN7...系列，可用于小型到中型燃烧器的风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。

    • 此系列最大扭距2.5 Nm

    • 运行时间：

      • SQN70... / SQN71... 4 ... 30 s

      • SQN74... / SQN75... 4 ... 60 s



    • 顺时针或逆时针旋转

      • 带有智能电子单元

      • 可选轴型号



    • 有两个限位和两个继电器; SQN70... / SQN71...的两个和SQN74... / SQN75...中的一个可以精确调节

    • SQN70... / SQN71...可直接替代SQN30... / SQN31...

     型号表

    SQN70...系列转向：逆时针

    接线图 轴号 90o运行时间 常规扭距 保持扭距 继电器个数 外壳长度 220V-15%...

    240V+10%

    50...60Hz

    		SQN7...可替代
    No No s Nm Nm Pieces mm 型号 型号
    4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A2700
    6 0 4 1.5 0.7 2 80 SQN70.264A20 SQN30.102A2700
    9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A2700
    4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A3500
    9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A3500
    2 0 12 2.5 1.2 2 117 SQN70.424A20
    5 0 12 2.5 1.2 2 117 SQN70.454A20
    6 0 30 2.5 1.3 2 80 SQN70.664A20 SQN30.401A2700
    6 3 30 2.5 1.3 2 80 SQN70.664A23 SQN30.402A2730
    2 0 4 1.5 0.7 2 117 SQN70.224A20

    SQN71...系列转向：顺时针

    接线图 轴号 90o运行时间 常规扭距 保持扭距 继电器个数 外壳长度 220V-15%...

    240V+10%

    50...60Hz

    		SQN7...可替代
    No No s Nm Nm Pieces mm 型号 型号
    4 0 4 1.5 0.7 2 117 SQN71.244A20 SQN31.121A2700
    4 3 4 1.5 0.7 2 117 SQN71.244A23 SQN31.121A2730
    4 6 4 1.5 0.7 2 117 SQN71.244A26 SQN31.121A2760
    6 0 4 1.5 0.7 2 80 SQN71.264A20 SQN31.101A2700
    9 0 4 1.5 0.7 2 117 SQN71.294A20 SQN31.111A2700
    9 6 4 1.5 0.7 2 117 SQN71.294A26 SQN31.111A2760
    2 0 12 2.5 1.2 2 117 SQN71.424A20
    5 0 12 2.5 1.2 2 117 SQN71.454A20
    6 0 30 2.5 1.3 2 80 SQN71.664A20 SQN31.401A2700
    6 6 30 2.5 1.3 2 80 SQN71.664A26 SQN31.401A2760
    9 0 30 2.5 1.3 2 117 SQN71.694A20 SQN31.411A2700
    9 3 30 2.5 1.3 2 117 SQN71.694A23 SQN31.411A2730

    注：高外壳的可以安装电位计

    技术参数
    主要参数
    主电压 AC220V -15%...AC240V +10%
    主频率 50...60Hz ±6%
    功率 6VA
    保护 N to VDE0875
    旋转角度 最大160°，比例范围0...130°
    限位开关数 2
    辅助开关数 SQN70...SQN71...=2
    SQN74...SQN75...=4
    轮盘颜色 号码
    红 I
    蓝 II
    橙 III
    黑 IV
    可精确调节的开关
    SQN70...SQN71... II和III
    SQN74...SQN75... III
    保护等级 IP40
    重量 500g
    环境条件
    运输环境 IEC 60 721-3-2
    内部条件 class 2K2
    机械条件 class 2M2
    温度范围 -50...+60oC
    湿度 <95%
    运行环境 IEC 60 721-3-3
    内部条件 class 3K5
    机械条件 class 3M2
    温度范围 -20...+60oC
    湿度 <95%
    不得进水
