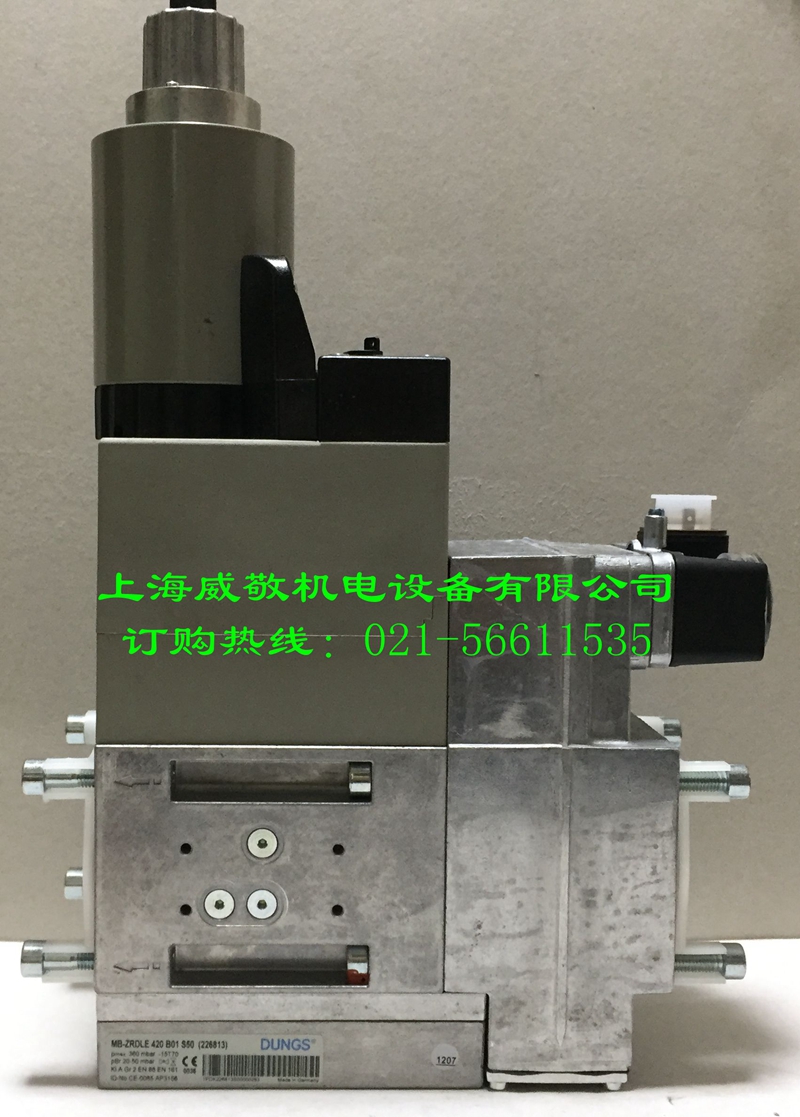

德国原装冬斯DUNGS MB-ZRDLE420 B01 S50燃烧器组合阀 D50双级多功能燃气液化气组合阀

  • MB-ZRD(LE)...B01系列双级燃气多功能组合调节器

    品牌:DUNGS(冬斯)

    产地:德国

     产品介绍 型号解析

    DUNGS燃气多功能组合调节器由过滤器,调节器,阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式
    • 污物沉积器:精滤器
    • 一个调节器和两个阀门:B01
    • 一个一级阀门,一个二级阀门
    • 一个快速开启阀门,一个快速或缓慢开启阀门
    • 符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
    • 运用符合DIN EN 88 A级2类要求的比例调节器可灵敏的调节输出压力
    • 在低压力差的情况下达到高流量值
    • 干扰度为N的直流电磁阀驱动
    • 阀门V2的主流量节流器和部分流量节流器
    • 液压开启滞后
    • 符合ISO7/1的管螺纹法兰联结
    • 安装简便,尺寸小,重量轻
     型号表
    型号 口径
    MBZRDLE405B01S20 Rp1/2
    MBZRDLE405B01S50 Rp1/2
    MBZRDLE407B01S20 Rp3/4
    MBZRDLE407B01S50 Rp3/4
    MBZRDLE410B01S20 Rp1
    MBZRDLE410B01S50 Rp1
    MBZRDLE412B01S20 Rp1-1/4
    MBZRDLE412B01S50 Rp1-1/4
    MBZRDLE415B01S20 Rp1-1/2
    MBZRDLE415B01S50 Rp1-1/2
    MBZRDLE420B01S20 Rp2
    MBZRDLE420B01S50 Rp2
    MB- XX XXX XX B 0X S X X
    . . . . . . . . . . . . . . . . . .
    V1和V2的控制
    0:同时
    2:分别
    .
    .
    输入压力
    2:4-20mbar
    5:20-50mbar
    .
    . S:系列
    .
    .
    燃气流程图
    1:两个阀门用于主燃气+调节器
    2:两个阀门用于主燃气
    7:两个阀门用于主燃气一个阀门与V1一起作为V2+内部调节器的支路
    .
    . 结构式样(产品年代)
    .
    .
    结构尺寸,额定宽度
    403:DN10,V2:单座阀门
    405:DN15,V2:单座阀门
    407:DN20,V2:双座阀门
    410:DN25,V2:单座阀门
    412:DN32,V2:双座阀门
    415:DN40,V2:双座阀门
    420:DN50,V2:双座阀门
    .
    .
    开启性能+主节流器
    没有:MB或MB-ZR
    D:主节流器
    LE:可调节开启性能
    DLE:D+LE的组合
    .
    .
    没有:一级
    ZR:二级,带有第一级部分量调节
    .
    . 多功能组合
    .

     技术参数

    额定内径 MB-ZR405/407B01

    Rp1/2,3/4

    MB-ZR410/412B01

    Rp3/4,1,1-1/4

    MB-ZR415B01

    Rp1,1-1/4,1-1/2,2

    MB-ZR420B01

    Rp1,1-1/4,1-1/2,2

    最大工作压力 至360mbar
    输出压力范围 MB-...S20/S22 Pa:4mbar至20mbar

    MB-...S50/S52 Pa:20mbar至50mbar

    压力等级 PN 1
    介质 1,2,3气体系列的燃气及其他中性气态介质
    环境温度 -15oC到+70oC(在液化气设备中使用时,MB-D...不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料)
    过滤 0.8mm网眼的筛分器,无序纤维过滤器,精密过滤器,两层过滤芯可不必拆开设备。
    压力监控器 可安装符合DIN EN 1854要求的型号GWA5,GWA2,NBA2,UEBA2。
    压力调节单元 压力调节器经输入压力平衡,在切断时通过阀门V1可达较紧密的闭合,符合DIN EN 88 A级。额定值弹簧固定装置(不能进行弹簧更换)。不必设置通过顶部的排气管道。具有内置脉冲分支头
    电磁阀V1 阀门符合DIN EN 161 A 级2类要求,快速开启,快速关闭。
    电磁阀V2 阀门符合DIN EN 161 A 级2类要求
    MB-ZR 快开 分节流器快开 无主节流器
    MB-ZRD 快开 分节流器快开 有主节流器
    MB-ZRDLE 慢开 分节流器慢开 有主节流器
    MB-ZRLE 慢开 分节流器慢开 无主节流器
    测试及点火燃气接头 G1/8,符合DIN ISO 228
    燃烧器压力监控PBr 接于阀门V2之后,压力监控器A2可装于侧面的转接器上。
    电压/频率 交流电50-60Hz,220-230V,-15%+10%,优选电压,交流240V,交流110-120V,直流48V,直流24-28V
    电气连接 对阀门和压力监控器使用符合DIN EN 175 301-803
    启动时间 100%ED
    接触燃气部分的材料
    外壳 压铸铝
    隔膜,密封件 NBR基材料,硅橡胶
    电磁传动装置 钢材,黄铜,铝
    安装位置 垂直,磁体竖直向上或平置,磁体呈水平状态,也可取两种之间的位置。
    终端触点

    终端触点K01/1可安装于阀门V2上,(经DIN检测)
