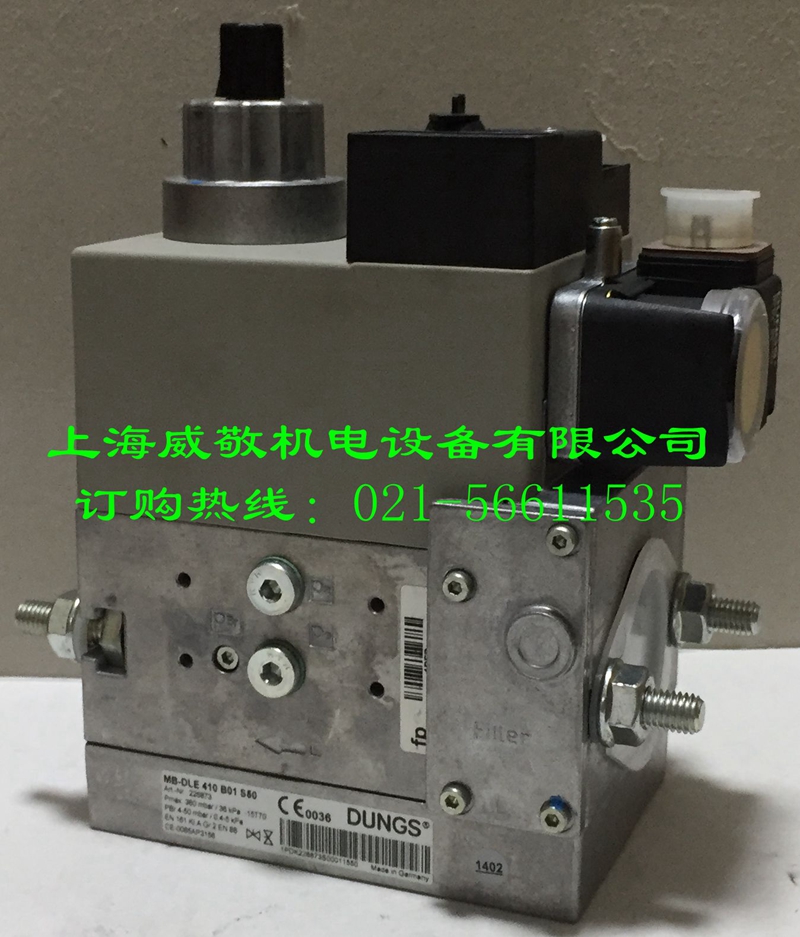

德国冬斯DUNGS MB-DLE410B01S50/MB-DLE410B01S20多功能燃气电磁阀 1寸口径

  • MB-DLE410B01S50


      MB-D（LE）...B01系列单级燃气多功能组合调节器

      品牌：DUNGS（冬斯）



      产地：德国


       产品介绍     型号解析

      DUNGS燃气多功能组合调节器由过滤器，调节器，阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式

    •   污物沉积器：精滤器
      •
    •   一个调节器和两个阀门：B01
      •
    •   恋歌快速开启阀门
      •
    •   一个快速开启阀门和一个缓慢开启阀门
      •
    •   符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
      •
    •   运用符合DIN EN 88 A级2类要求的比例调节器可灵敏的调节输出压力
      •
    •   在低压力差的情况下达到高流量值
      •
    •   阀门V2的主流量节流器
      •
    •   液压开启滞后
      •
    •   符合ISO7/1的管螺纹法兰联结
      •
    •   安装简便，尺寸小，重量轻
      •

       型号表

      型号    DN/Rp    开启时间s
      MBDLE403B01    Rp3/8    20
      MBDLE405B01    Rp1/2    20
      MBDLE407B01    Rp3/4    20
      MBDLE410B01    Rp1    20
      MBDLE412B01    Rp1-1/4    20
      MBDLE415B01    Rp1-1/2    20
      MBDLE420B01    Rp2    20


      MB-    XX    XXX    XX    B    0X    S    X    X
      .    .    .    .    .    .    .    .    .    .    .    .    .    .    .    .    .    .
      V1和V2的控制
      0：同时
      2：分别

      .
      .
      输入压力
      2：4-20mbar
      5：20-50mbar

      .
      .    S：系列
      .
      .
      燃气流程图
      1：两个阀门用于主燃气+调节器
      2：两个阀门用于主燃气
      7：两个阀门用于主燃气一个阀门与V1一起作为V2+内部调节器的支路

      .
      .    结构式样（产品年代）
      .
      .
      结构尺寸，额定宽度
      403：DN10，V2：单座阀门
      405：DN15，V2：单座阀门
      407：DN20，V2：双座阀门
      410：DN25，V2：单座阀门
      412：DN32，V2：双座阀门
      415：DN40，V2：双座阀门
      420：DN50，V2：双座阀门

      .
      .
      开启性能+主节流器
      没有：MB或MB-ZR
      D：主节流器
      LE：可调节开启性能
      DLE：D+LE的组合

      .
      .
      没有：一级
      ZR：二级，带有第一级部分量调节

      .
      .    多功能组合
      .

       技术参数

      额定内径    MB-...405/407B01

      Rp1/2，3/4

          		  MB-...410/412B01

      Rp3/4，1，1-1/4

          		  MB-D...415B01

      Rp1，1-1/4，1-1/2，2

          		  MB-D...420B01

      Rp1，1-1/4，1-1/2，2


      最大工作压力    至360mbar
      输出压力范围    MB-...S20/S22 Pa:4mbar至20mbar

      MB-...S50/S52 Pa:4mbar至50mbar


      压力等级    PN 1
      介质    1，2，3气体系列的燃气及其他中性气态介质
      环境温度    -15oC到+70oC（在液化气设备中使用时，MB-D...不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）
      过滤    0.8mm网眼的筛分器，无序纤维过滤器，精密过滤器，两层过滤芯可不必拆开设备。
      压力监控器    可安装符合DIN EN 1854要求的型号GWA5，GWA2，NBA2，UEBA2。
      压力调节单元    压力调节器经输入压力平衡，在切断时通过阀门V1可达较紧密的闭合，符合DIN EN 88 A级。额定值弹簧固定装置（不能进行弹簧更换）。不必设置通过顶部的排气管道。具有内置脉冲分支头
      电磁阀V1    阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。
      电磁阀V2    阀门符合DIN EN 161 A 级2类要求
      MB    快关    快开    无主节流器
      MB-D    快关    快开    有主节流器
      MB-DLE    慢关    慢开    有主节流器
      MB-LE    慢关    慢开    无主节流器

      测试及点火燃气接头    G1/8，符合DIN ISO 228
      燃烧器压力监控PBr    接于阀门V2之后，压力监控器A2可装于侧面的转接器上。
      电压/频率    交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V
      电气连接    对阀门和压力监控器使用符合DIN EN 175 301-803
      启动时间    100%ED
      接触燃气部分的材料
      外壳    压铸铝
      隔膜，密封件    NBR基材料，硅橡胶
      电磁传动装置    钢材，黄铜，铝

      安装位置    垂直，磁体竖直向上或平置，磁体呈水平状态，也可取两种之间的位置。
      终端触点    终端触点K01/1可安装于阀门V2上，（经DIN检测）



      德国冬斯阀组DUNGS电磁阀



      DMV-D 503/11，DMV-D 507/11，DMV-D 512/11，DMV-D 520/11，DMV-D 525/11，



      DMV-D 5040/11，DMV-D 5050/11，DMV-D 5065/11，DMV-D 5080/11，DMV-D 5100/11，DMV-D 5125/11



      DMV-DLE 503/11，DMV-DLE 507/11，DMV-DLE 512/11，DMV-DLE 520/11，



      DMV-DLE 525/11，DMV-DLE 5040/11，DMV-DLE 5050/11，DMV-DLE 5065/11，



      DMV-DLE 5080/11，DMV-DLE 5100/11，DMV-DLE 5125/11，DMV-SE 512/11，DMV-SE 520/11







      MB-VEF 407 B01 S10 AC230V，MB-VEF 407 B01 S30 AC230V，



      MB-VEF 410 B01 S30 AC230V，MB-VEF 412 B01 S30 AC230V，



      MB-VEF 415 B01 S30 AC230V，MB-VEF 420 B01 S30 AC230V，



      MB-VEF 425 B01 S30 AC230V







      MB-ZRDLE 405 B01 S20，MB-ZRDLE 405 B01 S50，MB-ZRDLE 407 B01 S20，MB-ZRDLE 407 B01 S50，



      MB-ZRDLE 410 B01 S20，MB-ZRDLE 410 B01 S50，MB-ZRDLE 412 B01 S20，MB-ZRDLE 412 B01 S50，



      MB-ZRDLE 415 B01 S20，MB-ZRDLE 415 B01 S50，MB-ZRDLE 420 B01 S20，MB-ZRDLE 420 B01 S50，







      MB-DLE 405 B01 S20，MB-DLE 405 B01 S50，MB-DLE 407 B01 S20，MB-DLE 407 B01 S50，



      MB-DLE 410 B01 S20，MB-DLE 410 B01 S50，MB-DLE 412 B01 S20，MB-DLE 412 B01 S50，



      MB-DLE 415 B01 S20，MB-DLE 415 B01 S50，MB-DLE 420 B01 S20，MB-DLE 420 B01 S50，







      MVD 205/5，MVD 207/5 MVD 210/5，MVD 215/5，MVD 220/5，MVD 225/5 ，MVD 2040/5，MVD 2050/5，MVD 2065/5，MVD 2080/5，MVD 2100/5 ，MVD 2125/5 ，MVD 2150/5，



      MVDLE 205/5，MVDLE 207/5 ，MVDLE 210/5，MVDLE 215/5，MVDLE 220/5，



      MVDLE 225/5 ，MVDLE 2040/5，MVDLE 2050/5，MVDLE 2065/5，MVDLE 2080/5，



      MVDLE 2100/5 ，MVDLE 2125/5 ，MVDLE 2150/5，



      MVD 503/5，MVD 505/5，MVD 507/5 ，MVD 510/5，MVD 515/5，MVD 520/5，MVD 525/5 ，MVD 5040/5，MVD 5050/5，MVD 5065/5，MVD 5080/5，MVD 5100/5 ，MVD 5125/5 ，MVD 5150/5，







      MB-DLE 407 B01 S20，MB-DLE 407 B01 S50，MB-DLE 410 B01 S20，MB-DLE 410 B01 S50，



      MB-DLE 412 B01 S20，MB-DLE 412 B01 S50，MB-DLE 415 B01 S20，MB-DLE 415 B01 S50，



      MB-DLE 420 B01 S20，MB-DLE 420 B01 S50，MVD 205/5，MVD 207/5 ，MVD 210/5，MVD 215/5，MVD 220/5，MVD 225/5 ，MVD 2040/5，MVD 2050/5，MVD 2065/5，MVD 2080/5，MVD 2100/5 ，MVD 2125/5 ，MVD 2150/5，



      MVDLE 205/5，MVDLE 207/5 ，MVDLE 210/5，MVDLE 215/5，MVDLE 220/5，



      MVDLE 225/5 ，MVDLE 2040/5，MVDLE 2050/5，MVDLE 2065/5，MVDLE 2080/5，



      MVDLE 2100/5 ，MVDLE 2125/5 ，MVDLE 2150/5，



      MVD 503/5，MVD 505/5，MVD 507/5 ，MVD 510/5，MVD 515/5，MVD 520/5，MVD 525/5 ，MVD 5040/5，MVD 5050/5，MVD 5065/5，MVD 5080/5，MVD 5100/5 ，MVD 5125/5 ，MVD 5150/5，VMR6.L-Rp2  SV-D507
