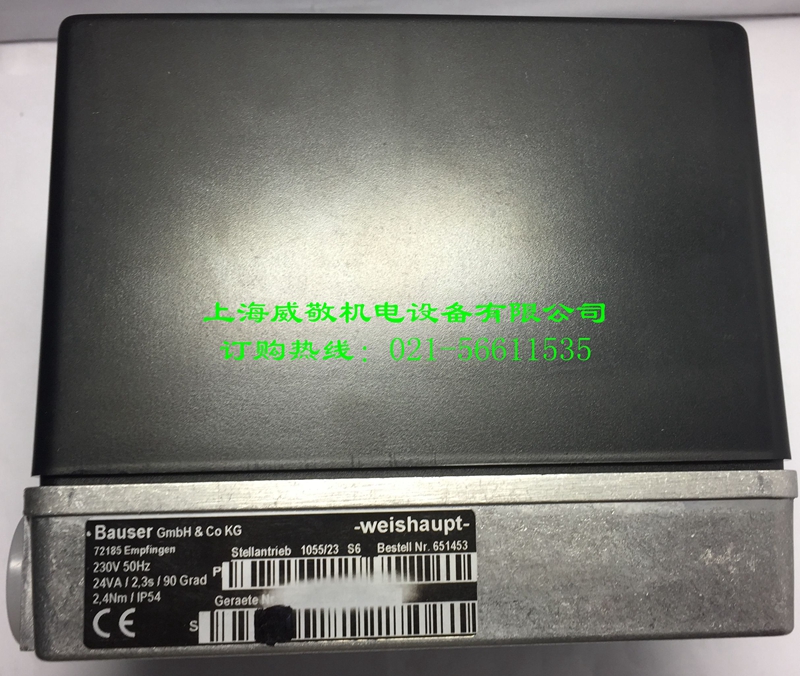

原装weishaupt威索1055/23, 60HZ 风门执行器Bauser威索燃烧器专用

  •




      品牌:weishaupt(威索)



      生产工厂:Bauser GmbH & Co KG



      产品名称:风门执行器、伺服马达



      产地:德国







      技术参数:



      电源:230V, 60Hz



      功率:24VA



      行程时间:2.3 s



      行程角度:90 度



      扭矩:2.4 Nm



      电气保护等级:IP54



      认证:CE







      使用范围:



      适用于以下weishaupt威索燃烧器:



      L1Z, L3Z, L5Z, L7Z, L8Z, L8Z/2, L9Z, L10Z, L11Z, L30Z



      M1Z, M3Z, M5Z, MS7Z, MS8Z, MS8Z/2, MS9Z, MS10Z, MS11Z, MS30Z







      使用方法:



      进风口有两块空气挡板。这两块挡板由一连杆相连,以使伺服马达可以并联驱动。
     在设备投入运行并验收时,必须进行以下机械调整:
     -  通过调节凸轮开关 II (伺服马达中的部分负荷),将空气挡板调到部分负荷运行(用喷嘴 I 工作)
     -  通过调节凸轮开关 III (伺服马达中的满负荷),将空气挡板调到满负荷运行(用二个喷嘴工作)。
     -  将开关调到接通电磁阀 2。以凸轮开关 1- (电磁阀 2)通过下述方法完成这一过程,即在调整移动约 2/3 后,开关不再压下。由于空气流量较大,这将防止火焰熄灭。
     -  在烟气测量后,将伺服马达内的凸轮开关最后调整到满负荷(开关 III )和部分负荷(开关 II )。




      1055型伺服装置的功能:



      带有 LAL2...型程控器的燃烧器开关
     工作程序:
     1.  当端子 4 和5 之间的锅炉调节器闭合后,程控器的端子 6 上得电。
     2.  燃烧器马达启动。程控器 LAL2...端子 11 上的电压通过“闭合的”开关 IV加到 LAL 的端子8 上。
     3.  短暂延时后,风门挡板在端子 9 的电压下打开到满负荷开关 III 的开关点,并给燃烧器程控器端子 8 一个返回联锁信号。
     4.  预吹扫后,端子 9 通电。通过使端子 10 通电,伺服马达将风门挡板关小到“部分负荷”辅助开关 II 开关点。
     5.  火焰形成后,LAL 控制装置的端子 19通电,控制两级火力或中间负荷。




      6.  伺服马达在端子 20的电压下通过开关 S2和二级调节器将风门挡板打开到限位开关 III 的开关点。
     7.  当辅助开关 I 超限运行时,二级电磁阀接通。




      8.  在燃烧器停机后,LAL 控制装置端子 11 上的电压将风门挡板关小直到限位开关 IV 切断伺服马达电源。







      1055型伺服装置中限制开关和辅助开关的设定:



      风门挡板的位置由指针在 0 ° ~90 ° 的刻度上指示出来。
     凸轮开关间有设定刻度盘。凸轮开关上的调整钮通过这个刻度盘上的小指针指示,并给出与风门挡板位置有
     关的相应开关的开关点。
     凸轮开关通过设定刻度盘设定如下:




      凸轮开关

     *VI ——  辅助开关 取决于燃烧器功率
     电磁阀:满负荷 但设置位置高于 V
     *V  ——  辅助开关 取决于燃烧器功率
     风量:中间负荷 设置在风量调节 I 和VI之间
     IV  ——  限制开关 0°
     关闭
     III  ——  限制开关 取决于燃烧器功率
     满负荷 最高至 90°
     II   ——  辅助开关 取决于燃烧器功率
     低负荷负荷 在0 ° 到50° 间
     I    ——  辅助开关 取决于燃烧器功率
     电磁阀:中间负荷(油) 在低负荷和中间负荷之间约 10°到40 ° 位置
     *仅对 T 系列而言

     限制开关和凸轮开关在所有接线图中均用 I、II 、III 、IV* 、V*、VI*标出,并在连接图中说明其功能。
     连接图展示于伺服马达盖板内。
