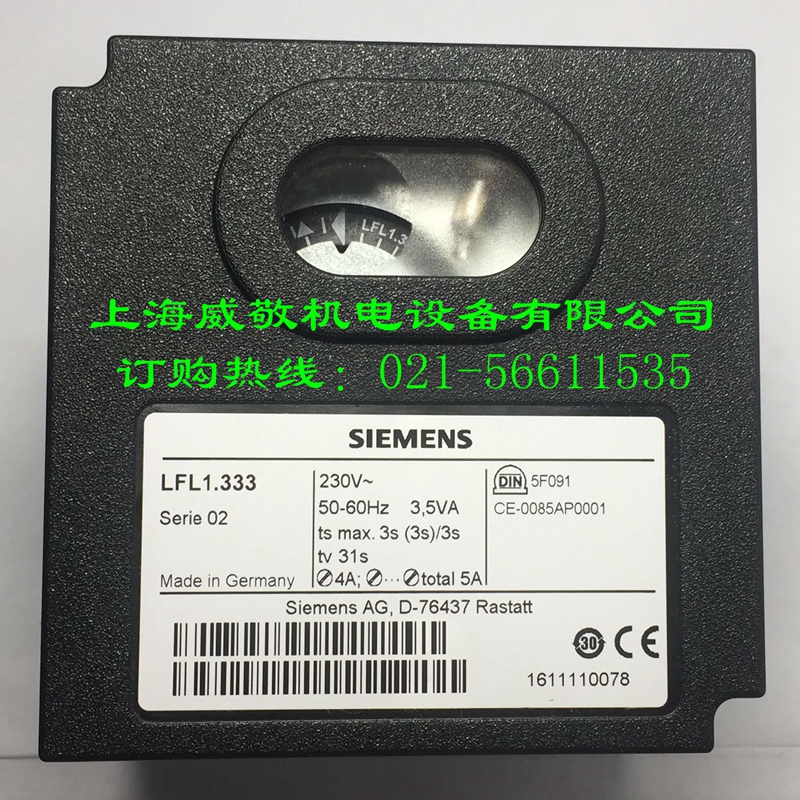

德国西门子SIEMENS原装正品LFL1.333_燃烧器控制器_LFL1.322

  •
      LFL1...系列燃气燃烧器控制器

      品牌:SIEMENS(西门子)



      产地:德国


      描述:



      控制和监控间歇运转的多段或连续比例调节的大中型燃气,燃油或双燃料强制通风式燃烧器

      控制具有膨胀式火焰和可遮断的点火燃烧器

      带有风门位置检测

      LFL1.638适用于大容量的自然通风式燃烧器





       产品介绍



      The burner controls of the LFL1... range are designed for the control and  supervision of forced draught gas burners of both expanding flame and  interrupted pilot construction of medium to high capacity. They are universally  applicable and can be used for both multistage and modulating burners as well as  for dual-fuel burners and for burners of stationary air heaters (WLE to DIN  4794).



      The difference between series 01 and 02 lies in the duration of the safety  time for the pilot burner of burners using pilot gas valves.



      For atmospheric burners of high capacity, type LFL1.638 is available.



      For burner controls used with burners in continuous operation, types LGK16...  .


       型号表




      LFL1.122 Series 02    LFL1.133 Series 02    LFL1.322 Series 02    LFL1.333 Series 02    LFL1.335 Series 01    LFL1.622 Series 02    LFL1.635 Series 01    LFL1.638 Series 01
      t1    10    9    36    31.5    37.5    66    67.5    67.5
      t2    2    3    2    3    2.5    2    2.5    2.5
      t2’    -    3    -    -    5    -    5    5
      t3    4    3    4    6    5    4    5    5
      t3’    -    -    -    -    2.5    -    2.5    2.5
      t4    6    6    10    12    12.5    10    12.5    12.5
      t4’    -    -    -    -    15    -    15    15
      t5    4    3    10    12    12.5    10    12.5    12.5
      t6    10    14.5    12    18    15    12    15    15
      t7    2    3    2    3    2.5    2    2.5    2.5
      t8    30    29    60    72    78    96    105    105
      t9    2    3    2    3    5    2    5    7.5
      t10    6    6    8    12    10    8    10    10
      t11    optional    optional    optional    optional    optional    optional    optional    optional
      t12    optional    optional    optional    optional    optional    optional    optional    optional
      t16    4    3    4    6    5    4    5    5
      t13    10    14.5    12    18    15    12    15    15
      t20    32    60    -    27    22.5    -    -    -


      t1    预吹扫时间,风门打开    t7    从开始到端口7开始工作的间隔时间(风机2开始延迟时间)
      t2    安全时间    t8    启动持续时间(没有端口11和12)
      t2’    安全时间或1段火安全时间    t9    第二安全时间
      t3    预点火时间,短(点火变压器连接端口16)    t10    从启动到空气压力监测开始的间隔时间(不包括风门运行时间)
      t3’    预点火时间,长(点火变压器连接端口15)    t11    风门打开到最大位的运行时间
      t4    从t2开始到端口19打开2段火的间隔时间    t12    风门运行到小火位的时间
      t4’    从t2’开始到端口19打开2段火的间隔时间    t13    允许的燃烧后时间
      t5    从t4结束到端口20打开比例控制或阀门的间隔时间    t16    直到风门给出打开命令的间隔时间
      t6    后吹扫时间(带风机2)    t20    程控器锁定后的顺序自检时间



       技术参数

      主要参数
      主电压    AC220V -15%...240V +10%

      AC100V -15%...110V +10%


      主频率    50...60Hz ±6%
      内部保险丝    T6,3H 250V to IEC 127
      外部保险丝    16A
      功率    3VA
      重量    1000g(底座165g)
      保护等级    IP40

      额定电流

      端子1    5A(可短时间20A)
      端子3,6,7,9...11,15...20    4A(可短时间20A)
      端子4,5之间开关    1A
      端子4,12之间开关    1A
      端子4,14之间开关    5A(可短时间20A)




      环境条件
      运输环境    IEC 721-3-2
      内部条件    class 2K2
      温度范围    -50...+70ºC
      湿度    <95%
      运行环境    IEC 721-3-3
      内部条件    class 3K5
      温度范围    -20...+60ºC
      湿度    <95%
      不得进水
